FPC-Schaltung, elektrischer flexibler Mehrschichtplatten-Siebdruck-Membranschalter
-
Hervorheben
FPC-Schaltkreis flexibler Membranschalter
,Mehrschichtplatten-Membranschalter
,Bildschirmdruck-Membranschalter
-
Widerstand der Drähte≤ 1 Ohm/cm
-
Aktuelle Bewertung25–100 mA, 0–30 V Gleichstrom
-
Arbeitsspannung≤ 50 V Gleichstrom
-
Isolationsspannung≤ 100 M Ohm 250 V DC
-
Arbeitsleben≤ Eine Million Mal
-
Arbeitstemperatur-40°C bis 70°C
-
Arbeitsfeuchtigkeit40 °C ≤ 98 % relative Luftfeuchtigkeit
-
Grundlegende Materialdruckbeaufschlagung1500V DC
-
Isolationswiderstand<100 MΩ, 250 V DC
-
Kontaktwiderstand<1Ω/cm
-
Betriebsspannung≤ 50VDC
-
Arbeitsstrom25–100 mA, 0–30 V Gleichstrom
-
Zuverlässigkeitsleben>1 Million Zyklen
-
Frühlingszeit≤ 5 ms
-
Substratspannung2000 V Gleichstrom
FPC-Schaltung, elektrischer flexibler Mehrschichtplatten-Siebdruck-Membranschalter
FPC-Schaltung, elektrischer flexibler Mehrschichtplatten-Siebdruck-Membranschalter
FPC-Schaltung, elektrischer flexibler Mehrschichtplatten-Siebdruck-Membranschalter
Flexible Herstellung gedruckter Schaltungen
Wir sorgen für eine umfassende Produktionsabwicklung mit Systemintegrität und stabilem technischem Personal und bieten komplette Servicelösungen aus einer Hand.
Schichtstruktur
- Überlagerung
- Overlay-Kleber
- Kuppelhalter
- Metallkuppel
- Abstandskleber
- Schaltung
- Rückseitenkleber (nach Kundenwunsch)
Produktionskapazität
Siebdruckabteilung, IR-Tunnel, Dickenprüfer, IR-Ofen, Laserschneidemaschine, Stanzabteilung, Prägeschlüsselbereich, Montage, elektrische Tests, OQC-Abteilung, virtuelle Aspektprüfung, Stanzmaschinenabteilung, PU-Beschichtungsbereich
Technische Parameter
| Drahtwiderstand | ≤ 1 Ohm/cm |
| Aktuelle Bewertung | 25–100 mA, 0–30 V Gleichstrom |
| Arbeitsspannung | ≤ 50 V Gleichstrom |
| Isolationsspannung | ≤ 100 M Ohm 250 V DC |
| Arbeitsleben | ≤ Eine Million Zyklen |
| Arbeitstemperatur | -40°C bis 70°C |
| Arbeitsfeuchtigkeit | 40 °C ≤ 98 % relative Luftfeuchtigkeit |
| Grundlegende Materialdruckbeaufschlagung | 1500 V Gleichstrom |
Warum sollten Sie sich für unsere Membranschalter entscheiden?
- Hohe Zuverlässigkeit bei geringen Kosten
- 100 % funktionsgeprüft vor dem Versand (RoHS-konform)
- Drei Fabriken unterstützen die Massenproduktion
- Professionelles Personal und administrative Unterstützung
- Kompetentes Vertriebsteam für den Kundenservice
- Es sind Optionen mit Metallkuppel oder Silikontastatur erhältlich
- Wasserdichtes Dichtungsdesign, das den IP65-Standards entspricht
- 17 Jahre Erfahrung in der Zusammenarbeit mit bekannten Marken wie SANYO, Philips, Siemens und Mattel
Technische Spezifikationen
| Isolationswiderstand | <100 MΩ, 250 V DC | Kontaktwiderstand | <1Ω/cm |
| Betriebsspannung | ≤ 50 VDC | Arbeitsstrom | 25–100 mA, 0–30 V Gleichstrom |
| Zuverlässigkeit/Lebensdauer | >1 Million Zyklen | Betriebsfeuchtigkeit | 40 °C, <98 % relative Luftfeuchtigkeit |
| Frühlingszeit | ≤ 5 ms | Substratspannung | 2000 V Gleichstrom |
| Schwanzflexibilität | Jeder Winkel innerhalb von 180 Grad | Reisen wechseln | Flacher Typ: 0,05–0,3 mm, taktiler Typ: 0,3–1,5 mm |

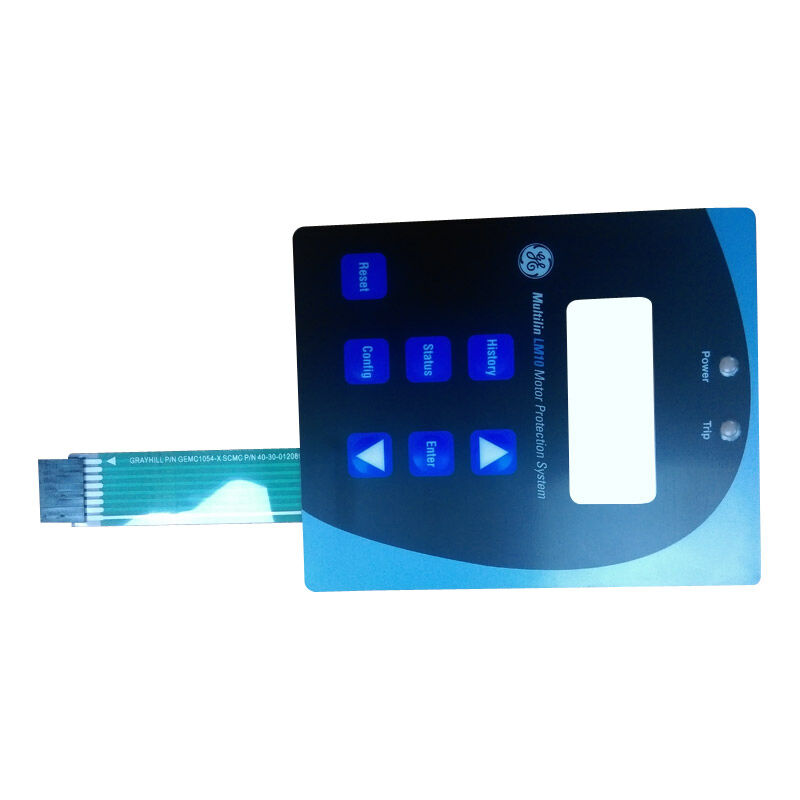

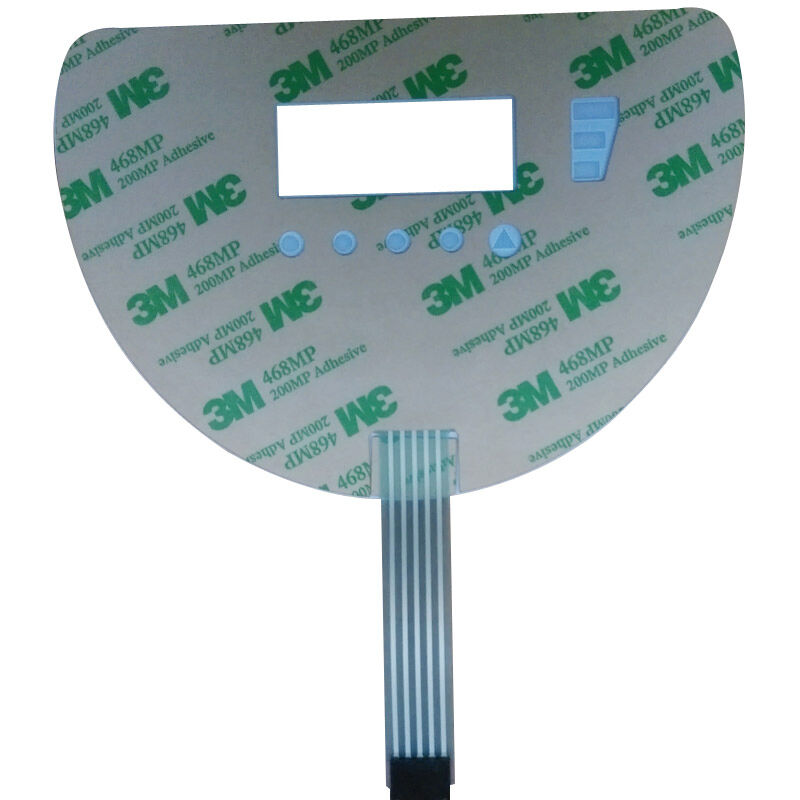

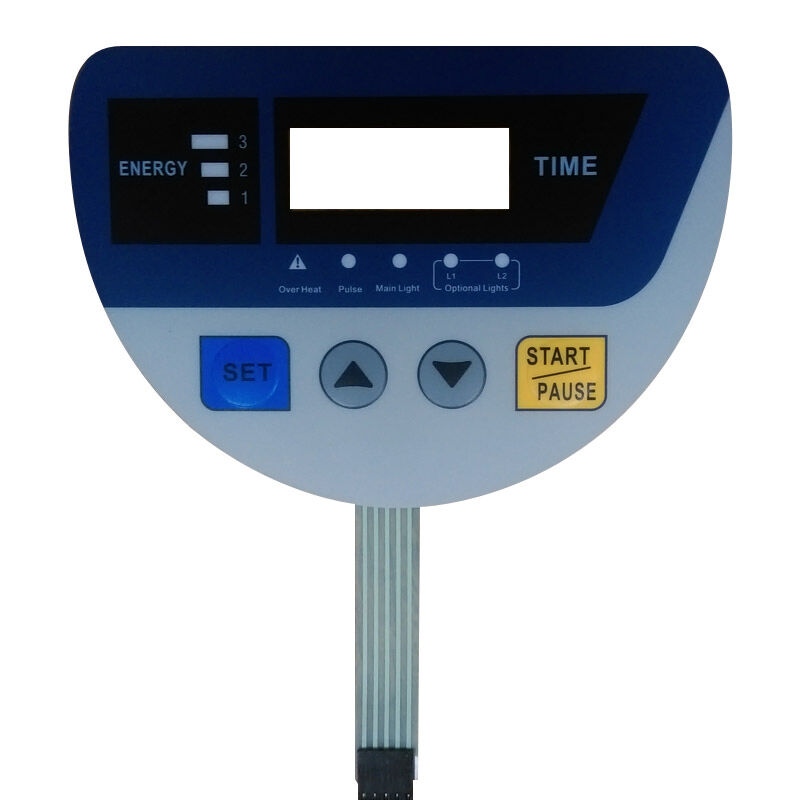

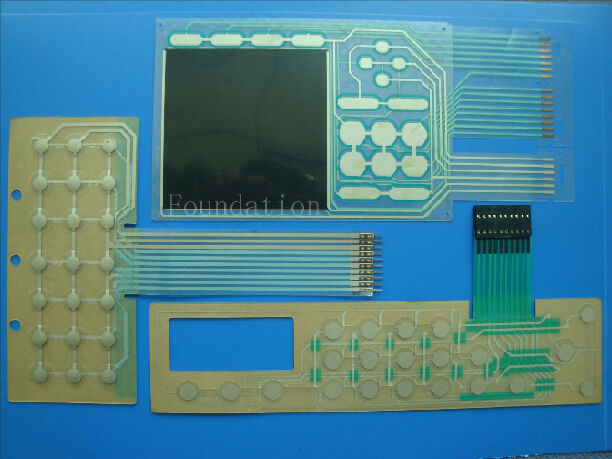

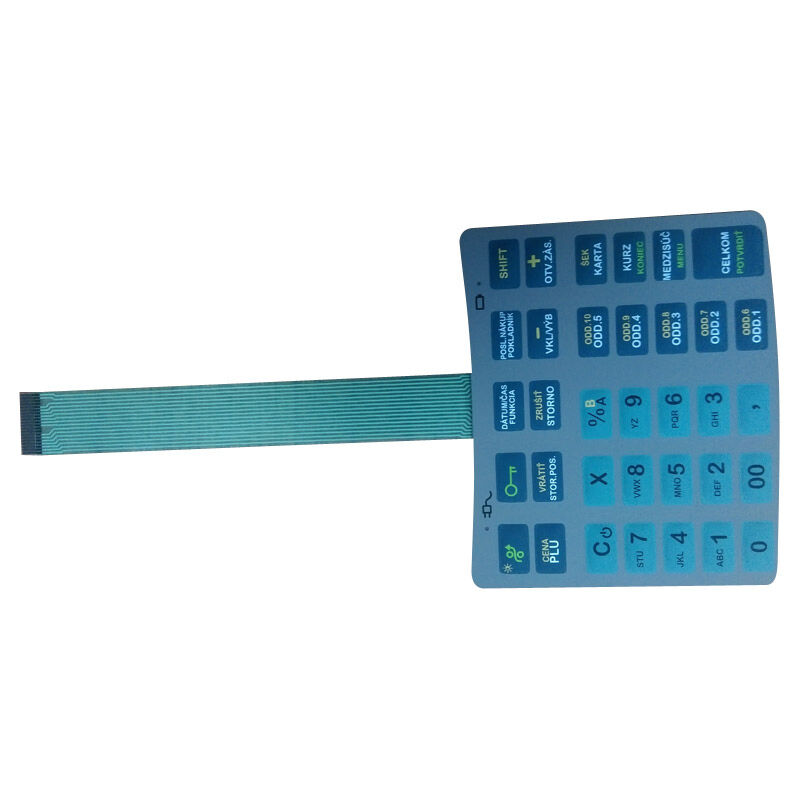

Produktbilder
Bitte kontaktieren Sie uns für weitere Informationen und detaillierte Spezifikationen.
