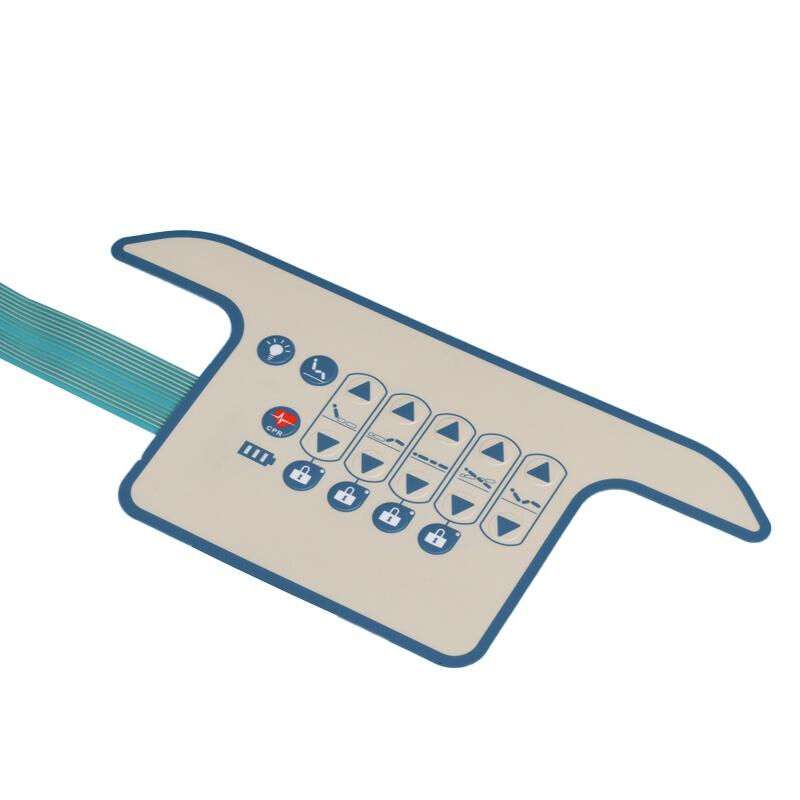

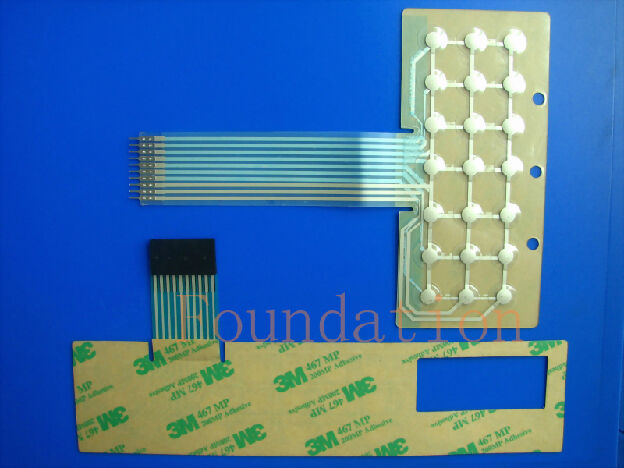

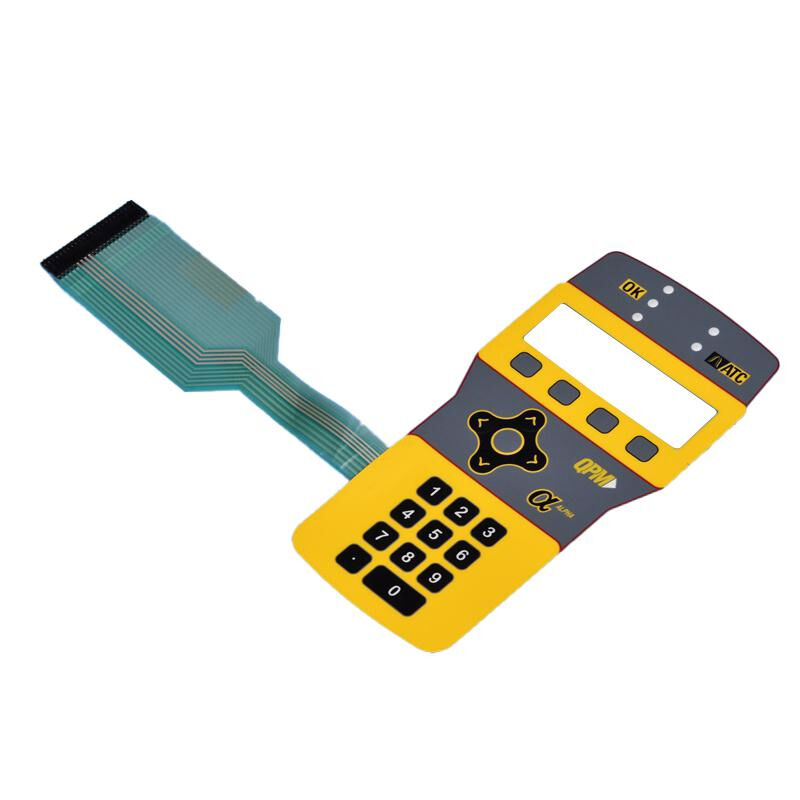

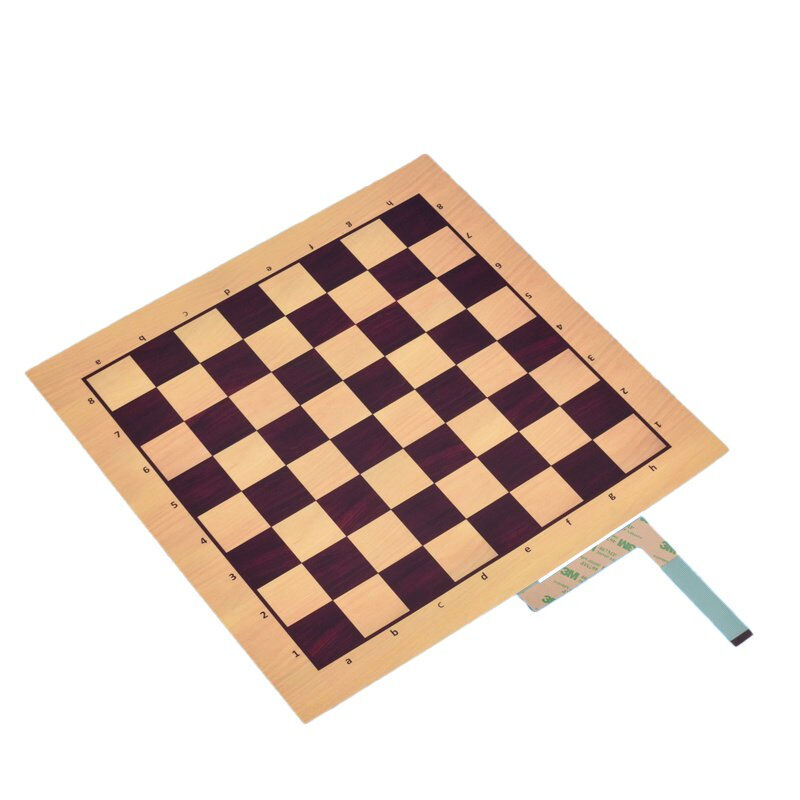

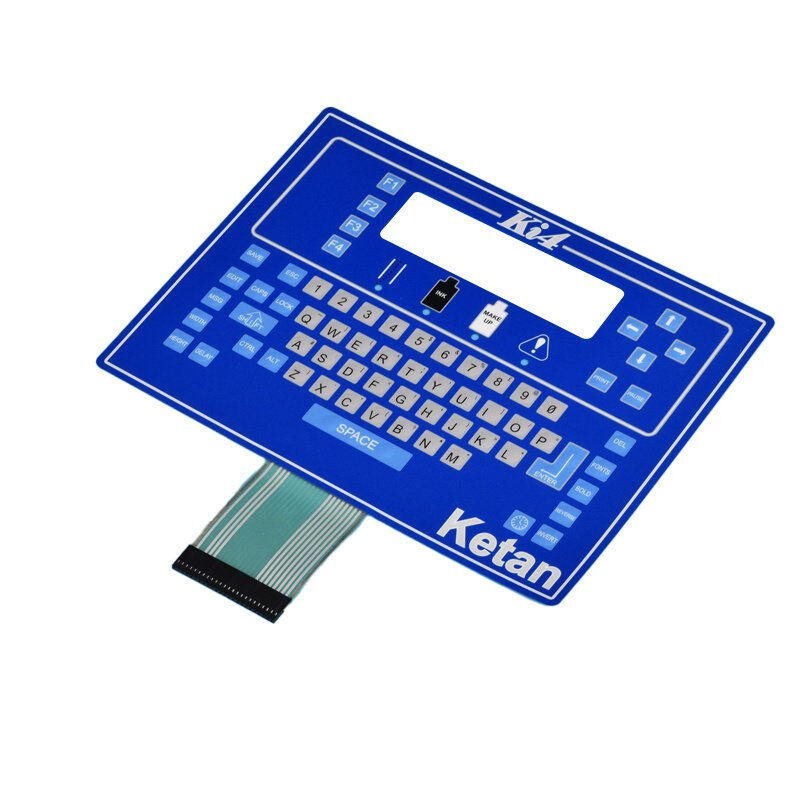

Rigid Multilayer Electric Printed Flexible PCB Circuit Board

Flexible PCB-Leiterplatte mit starrem Mehrschicht-Elektrodruck

Hervorheben

Flexible PCB mit starker Mehrschicht
,
Elektrische Leiterplatten
,
PCB mit flexiblem Membranwechsel
Modell Nr.

HC-FPC-016
Kombinationsmodus

Klebende flexible Platte
Leitfähiger Klebstoff

Leitfähige Silberpaste
Flammhemmend

HB
Verarbeitungstechnologie

Elektrolytfolie
Grundmaterial

Kupfer
Isoliermaterialien

organisches Harz
Widerstand der Drähte

≤ 1 Ohm/cm
Aktuelle Bewertung

25–100 mA, 0–30 V Gleichstrom
Arbeitsspannung

≤ 50 V Gleichstrom
Isolationsspannung

≤ 100 M Ohm 250 V DC
Arbeitsleben

≤ Eine Million Mal
Arbeitstemperatur

-40°C bis 70°C
Arbeitsfeuchtigkeit

40 °C ≤ 98 % relative Luftfeuchtigkeit
Grundmaterial-Druckbeaufschlagung

1500V DC
Min Bestellmenge

100

Flexible PCB-Leiterplatte mit starrem Mehrschicht-Elektrodruck

Name: Flexible PCB-Leiterplatte mit starrem Mehrschicht-Elektrodruck
Brand: TKM MEMBRANE TECHNOLOGY LTD.
Availability: InStock

button button

Preis erhalten Kontakt

Starre mehrschichtige elektrische gedruckte flexible Leiterplatte

Wir sind auf die umfassende Herstellung von Membranschaltern mit integrierten Systemen und stabilen technischen Teams spezialisiert und bieten komplette Servicelösungen aus einer Hand.

Produktkonstruktion und Materialien

Layer-Konfiguration

Überlagerung
Overlay-Kleber
Kuppelhalter
Metallkuppel
Abstandskleber
Schaltung
Rückseitenkleber (anpassbar)

Materialspezifikationen

Basismaterial: PET/PC
Overlay-Material: Polyester (PET) von AUTOTYPE oder Polycarbonat (PC) von LEXAN
Rückseitenkleber: 3M 467MP, 3M 468MP oder wie gewünscht
Farbabstimmung: Pantone- und RAL-Farbabstimmungssystem
Schwanz-, Pin- und Schaltungslayout: Angepasst an die Kundenanforderungen
Schaltertyp: Optionen mit Metallkuppel oder Polykuppel

Technische Spezifikationen

Elektrische Eigenschaften

Drahtwiderstand	≤ 1 Ohm/cm
Maximale Stromkreisbewertung	50 V Gleichstrom, 100 mA, 500 mW
Kontaktwiderstand	0,5–10 Ω (variiert je nach Leiterbahnlänge und Material)
Isolationswiderstand	≥ 100 MΩ bei 100 V
Dielektrische Beständigkeit	250 VRms (50 bis 60 Hz/min)
Kontaktieren Sie Bounce	≤ 10 ms

Mechanische Eigenschaften

Betätigungskraft	Flache Ausführung: 57–284 g (2–10 Unzen), taktile Ausführung: 170–397 g (6–14 Unzen)
Schaltstrich	Flacher Typ: 0,1–0,5 mm, taktiler Typ: 0,6–1,5 mm
Lebensdauer	> 1 Million Zyklen
Dome-Springback-Zeit	< 5 ms
Schwanzflexibilität	Jeder Winkel innerhalb von 180 Grad

Umweltspezifikationen

Betriebstemperatur	Flach-/Metallkuppel: -20 °C bis 80 °C, Polykuppel: -20 °C bis 55 °C
Lagertemperatur	Flach-/Metallkuppel: -40 °C bis 80 °C, Polykuppel: -40 °C bis 60 °C
Betriebsfeuchtigkeit	90 % bei 40 °C für 240 Stunden
Vibrationsfestigkeit	20 GS max. (10 bis 200 Hz, MIL-STD-202, M204, Bedingung B)
Spannungsfestigkeit des Grundmaterials	1500 V Gleichstrom

Produktionskapazitäten

Abteilung für Siebdruck

IR-Tunnel und Ofen

Dickenprüfung

Laserschneidmaschinen

Stanzabteilung

Schlüsselabschnitt prägen

Montagelinien

Elektrische Prüfung

OQC-Abteilung

Visuelle Aspektprüfung

PU-Beschichtungsabschnitt

Produktmerkmale

Membranschalter mit Fenstern
Touch-Feeling-Tasten mit Prägung
Siebdruck
Perfektes Außenfinish
Über 1 Million Lebenszyklus
Hochwertige Konstruktion

Anwendungen

Medizinische Ausrüstung

Telekommunikationsgeräte

Telefonsysteme

Haushaltsgeräte

Sicherheitssysteme

Industrielle Steuerungen

Kommerzielle Bedingungen

Mindestbestellmenge	50 Stück
Zahlungsbedingungen	T/T oder L/C
Formgebühr	100 % im Voraus
Probenzeit	9-10 Tage nach Zeichnungsfreigabe
Produktionsvorlaufzeit	15–22 Tage nach Musterfreigabe
