Flexible Printing Swith Panel FPC Control Keypad Circuit Board

Flexible Druckschaltplatte mit FPC-Steuerungsklaviatur

Produkte - Flexibler Membranschalter
  • Hervorheben

    Flexible Membran-Schalter-Steuerung

    ,

    FPC-Schaltfläche

    ,

    Flexible Druckschalter-Tastatur

  • Modell Nr.
    HC-FPC-022
  • Kombinationsmodus
    Klebende flexible Platte
  • Leitfähiger Klebstoff
    Leitfähige Silberpaste
  • Flammhemmend
    V2
  • Verarbeitungstechnologie
    Elektrolytfolie
  • Grundmaterial
    Kupfer
  • Isoliermaterialien
    organisches Harz
  • Maximale Spannung
    50 V Gleichstrom
  • Maximaler Strom
    100 mA
  • Kontaktwiderstand
    0.5-10Ω
  • Isolationswiderstand
    ≥100 MΩ
  • Dielektrische Beständigkeit
    250VRMS
  • Betätigungskraft
    57 bis 397 g
  • Schaltstrich
    0,1 bis 1,5 mm
  • Betriebstemperatur
    -20 zu 80°C
  • Min Bestellmenge
    100

Flexible Druckschaltplatte mit FPC-Steuerungsklaviatur

  • Flexible Printing Swith Panel FPC Control Keypad Circuit Board
  • Flexible Printing Swith Panel FPC Control Keypad Circuit Board
  • Flexible Printing Swith Panel FPC Control Keypad Circuit Board
  • Flexible Printing Swith Panel FPC Control Keypad Circuit Board
  • Flexible Printing Swith Panel FPC Control Keypad Circuit Board
Preis erhalten Kontakt
Flexible Druckschalttafel, FPC-Steuertastatur-Leiterplatte
Leistungsstarke, flexible Steuertastatur mit gedruckter Schaltung, die für den zuverlässigen Betrieb in industriellen Anwendungen entwickelt wurde.
Hauptmerkmale
  • Overlay-Material: Polyester (PET) von AUTOTYPE oder Polycarbonat (PC) von LEXAN
  • Rückseitenkleber: 3M 467MP, 3M 468MP und gleichwertige Optionen
  • Passende Farbe: Pantone- und RAL-Farbanpassungssystem
  • Kundenspezifisches Anschluss-, Pin- und Schaltungslayout nach Kundenwunsch
  • Erhältlich mit Metallkuppel- oder Polykuppelkonfigurationen
Elektrische Spezifikationen
  • Maximale Schaltleistung: 50 V DC, 100 mA, 500 mW
  • Kontaktwiderstand: 0,5–10 Ω (variiert je nach Leiterbahnlänge und Material)
  • Isolationswiderstand: ≥100 MΩ bei 100 V
  • Spannungsfestigkeit: 250 VRms (50 bis 60 Hz/min)
  • Vertragsabsprung: ≤10 ms
Mechanische Spezifikationen
  • Betätigungskraft: Flache Ausführung = 57 bis 284 g (2 bis 10 Unzen), taktile Ausführung = 170 bis 397 g (6 bis 14 Unzen)
  • Schalterhub: Flachtyp = 0,1 bis 0,5 mm, Taktiltyp = 0,6 bis 1,5 mm
Umweltspezifikationen
  • Betriebstemperatur: Flach-/Metallkuppel: -20 °C bis 80 °C, Polykuppel: -20 °C bis 55 °C
  • Lagertemperatur: Flach-/Metallkuppel: -40 °C bis 80 °C, Polykuppel: -40 °C bis 60 °C
  • Betriebsfeuchtigkeit: 90 % bei 40 °C für 240 Stunden
  • Vibration: max. 20 GS (10 bis 200 Hz, MIL-STD-202, M204, Bedingung B)
Technische Spezifikationen
Leitungswiderstand <1Ω/CM Lebensdauer >1 Million Mal
Nennstrom 25–100 mA, 0–30 V Gleichstrom Betriebstemperatur -104°F~158°F
Nennspannung <50 V, Gleichstrom Betriebsfeuchtigkeit bei 104 °F, <98 % relative Luftfeuchtigkeit
Isolationswiderstand <100 MΩ, 250 V DC Zeit für die Rückfederung der Kuppel <5 ms
Schaltweg Flache Ausführung 0,05–0,3 mm
Taktiler Typ: 0,3–1,5 mm		 Grundmaterial spannungsfest 1500 V Gleichstrom
Schwanzflexibilität Jeder Winkel innerhalb von 180 Grad
Produktbilder

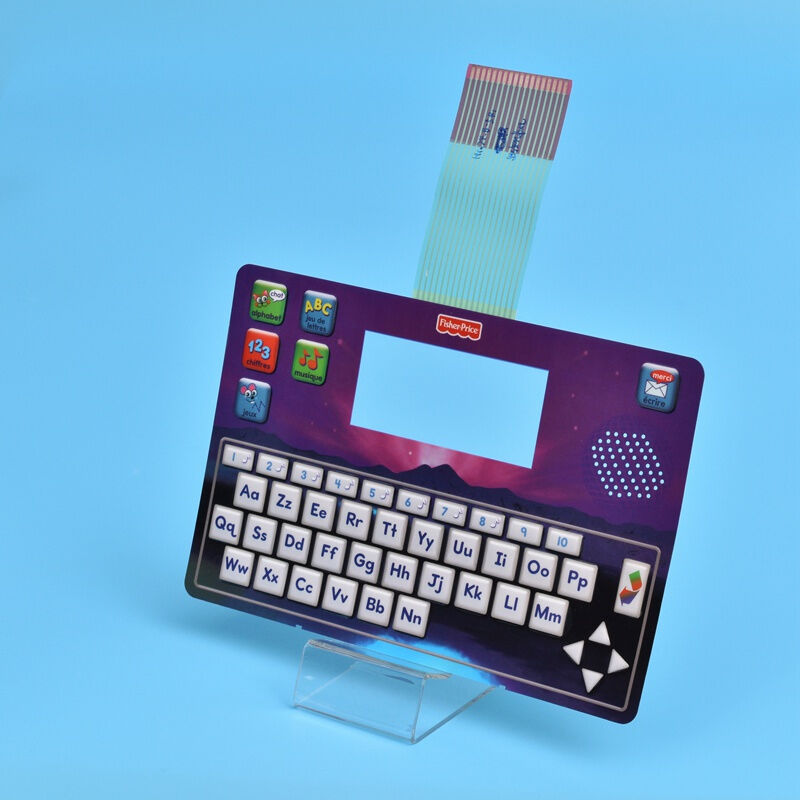

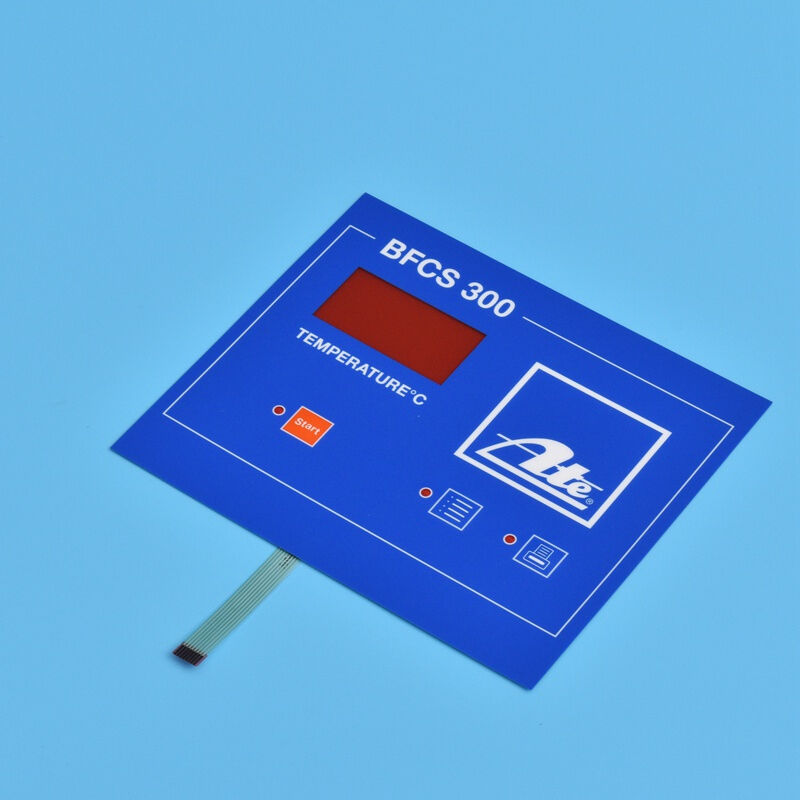

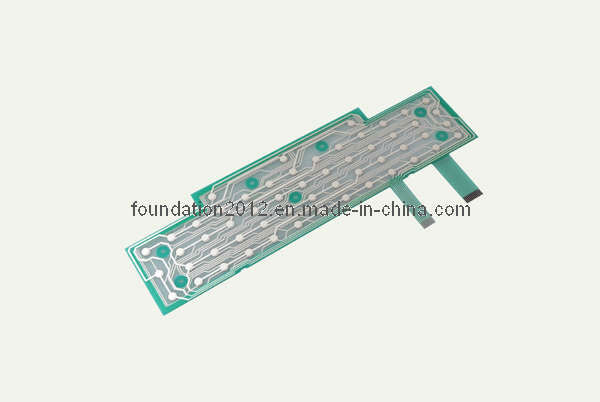

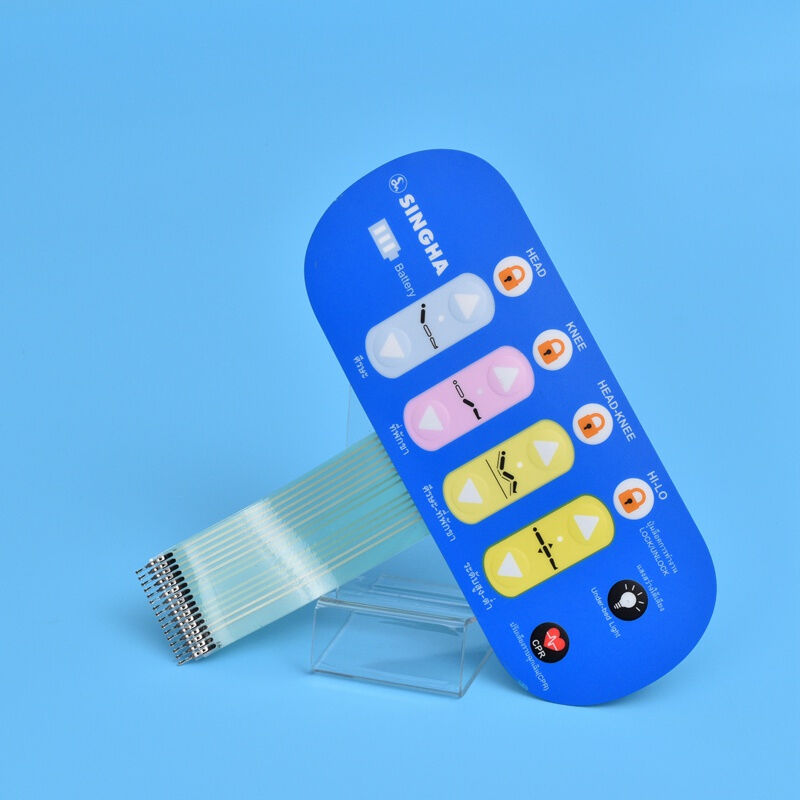

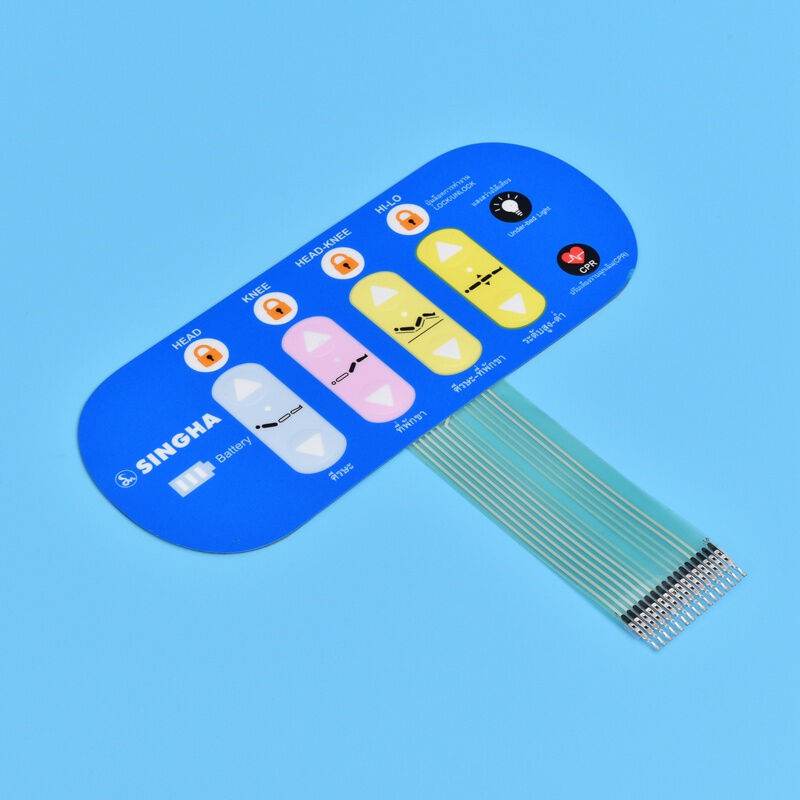

Flexible Druckschaltplatte mit FPC-Steuerungsklaviatur 0 Flexible Druckschaltplatte mit FPC-Steuerungsklaviatur 1 Flexible Druckschaltplatte mit FPC-Steuerungsklaviatur 2 Flexible Druckschaltplatte mit FPC-Steuerungsklaviatur 3 Flexible Druckschaltplatte mit FPC-Steuerungsklaviatur 4
Umbauten:

Membranberührungsschalter

Schlüssel Membranschalter

mechanischen Schlüsselschalter
