Hervorheben
Membranschalter mit Metallkuppel
,Membranplatten mit flexiblen Schaltkreisen
,taktile Membranschalttafeln
-
KontakttypTyp c Kontakt
-
MaterialHAUSTIER
-
ErkennungsmethodeRetro--reflektierender Modus
-
Anzahl der SchalterMulti Bedienschalter
-
Schaltkreisbewertung35V (Gleichstrom), 100mA, 1W
-
Kontaktwiderstand10Ω --700Ω
-
Isolationswiderstand> 100 MΩ 250 V DC
-
Kontaktaufnahme≤ 5 ms
-
Dielektrische Beständigkeit250 VRms (50–60 Hz 1 Minute)
-
LebenserwartungFlache Schrift ≥ 5 Millionen Mal, taktile Schrift: ≥ 1 Million Mal
-
BetätigungskraftFlache Ausführung 57–284 g (2–10 oz), taktile Ausführung 170–397 g (6–14 oz)
-
SchaltstrichFlache Ausführung 0,1–0,5 mm, taktile Ausführung 0,6–1,5 mm
-
Betriebstemperatur-40 - +80
-
Lagertemperatur-40 - +85
-
Luftfeuchtigkeit40, 90 % -95 %, 240 Stunden
-
ZertifizierungISO9001
-
Min Bestellmenge100

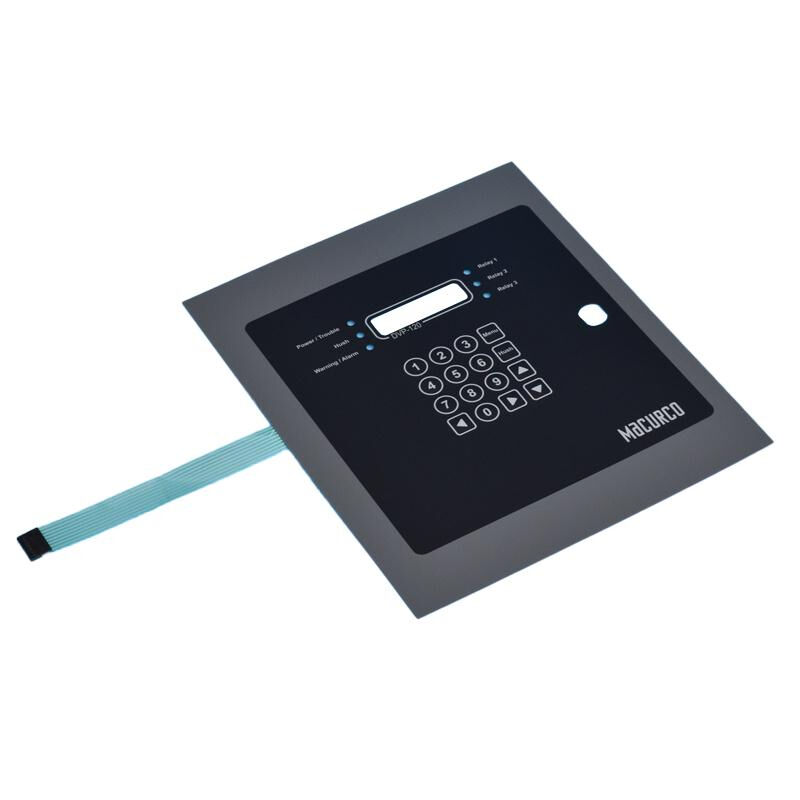

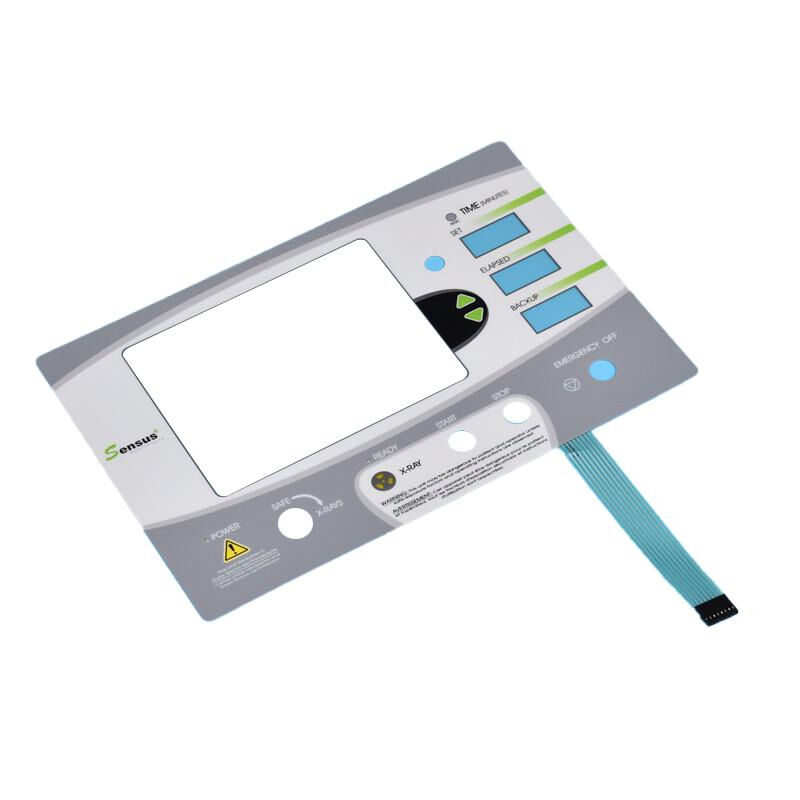

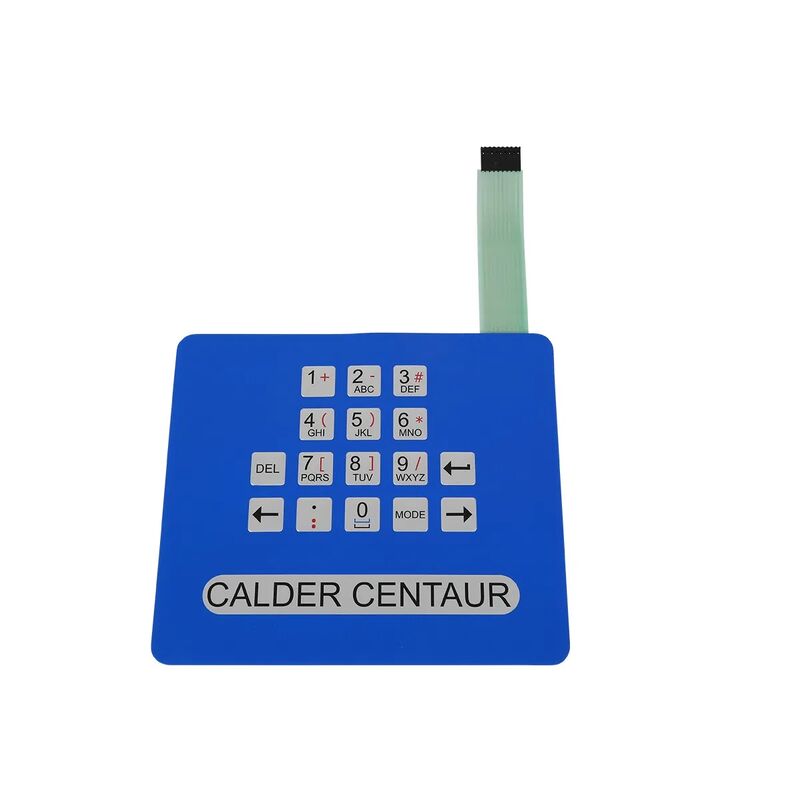

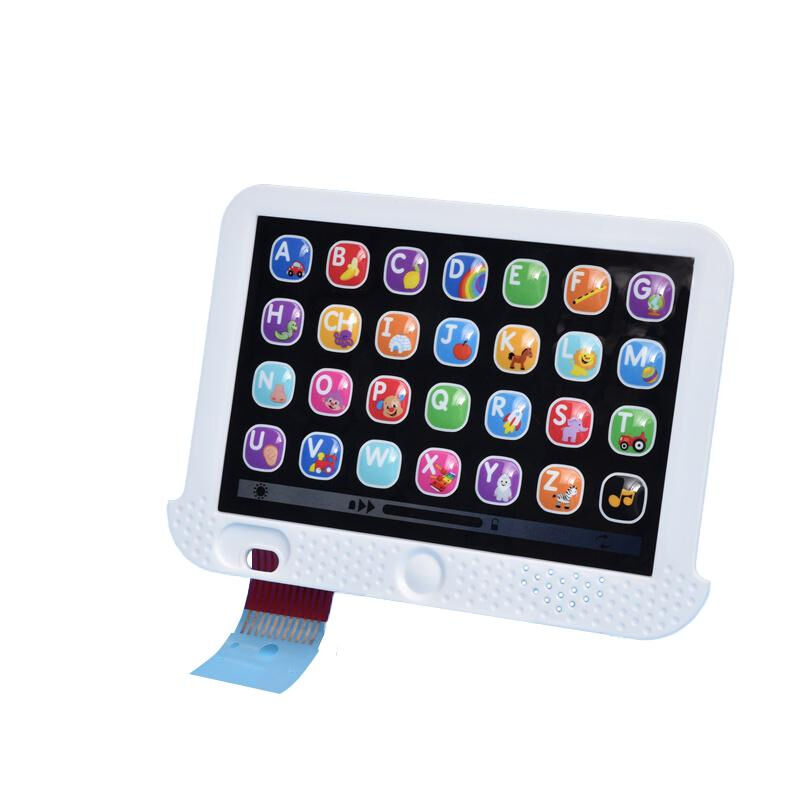

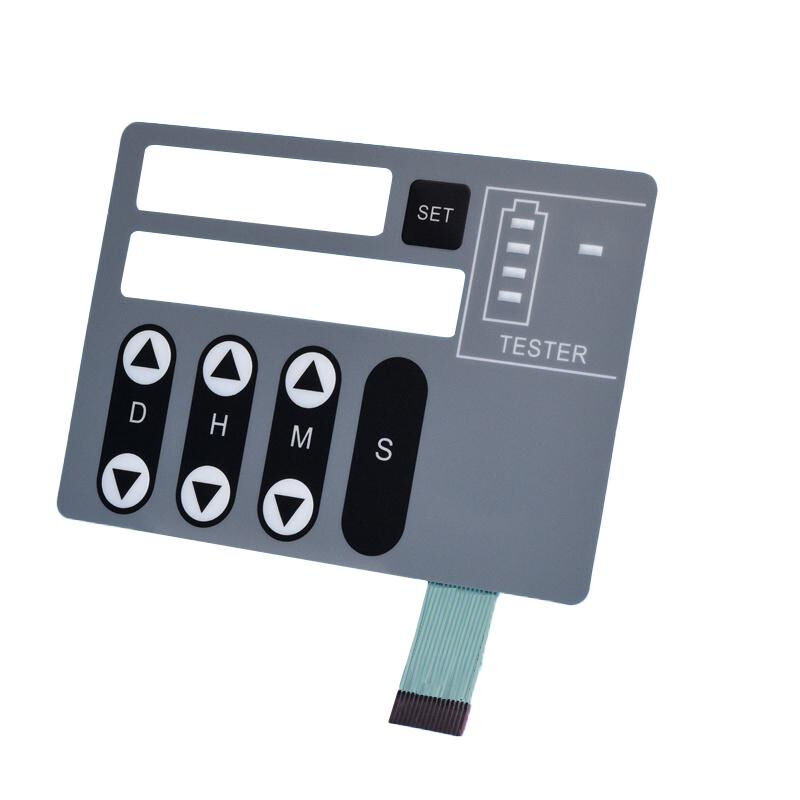

Metallkuppel-Flexible Leiterplatten-Panel-Membranschalter
Metallkuppel-Flexible Leiterplatten-Panel-Membranschalter
Mit über zehn Jahren Erfahrung in der Entwicklung und Herstellung von Membranschaltern und Tastaturen aus Silikonkautschuk liefern wir zuverlässige Lösungen für Elektronik, Haushaltsgeräte, medizinische Ausrüstung und Militärfahrzeuge. Unser Qualitätsanspruch hat uns das Vertrauen von mehr als 100 Kunden weltweit eingebracht.
Alle Schaltkreise, Grafik-Overlays und Membranschalter werden gründlichen Tests und Inspektionen unterzogen, bevor sie unser Werk verlassen, um optimale Leistung und Zuverlässigkeit zu gewährleisten.
Spezifikationen für flexible gedruckte Schaltungen
Materialien:Polyester mit leitfähigem Silber und Kohlenstoff
Kleber hinten:Amerikanische 3M 467MP, 3M 468MP, 3M9472LE usw.
Schaltungsmerkmale
- 100 % qualitätsgeprüft
- Lange Lebenserwartung
- Zweifarbige LED-Integration
- Doppelseitige FPC-Schaltungen
Leistungsangaben
Elektronische Eigenschaften:
| Schaltungsbewertung | 35V (DC), 100mA, 1W |
| Kontaktwiderstand | 10 Ω - 700 Ω (variiert je nach Leiterbahnlänge und Materialien) |
| Isolationswiderstand | > 100 MΩ bei 250 V DC |
| Kontaktieren Sie Bounce | ≤ 5 ms |
| Dielektrische Beständigkeit | 250 VRms (50–60 Hz 1 Minute) |
Mechanische Eigenschaften:
| Lebenserwartung | Flache Ausführung: ≥ 5 Millionen Zyklen Taktiler Typ: ≥ 1 Million Zyklen |
| Betätigungskraft | Flache Ausführung: 57–284 g (2–10 Unzen) Taktiler Typ: 170–397 g (6–14 Unzen) |
| Schaltstrich | Flache Ausführung: 0,1–0,5 mm Taktiler Typ: 0,6–1,5 mm |
Umgebungsparameter:
| Betriebstemperatur | -40°C bis +80°C |
| Lagertemperatur | -40°C bis +85°C |
| Luftfeuchtigkeit | 40, 90 %-95 %, 240 Stunden |
| Farbabstimmung | Pantone-Farbanpassungssystem |
Zusätzliche Spezifikationen
Materialien:Strukturiertes PC, glänzendes PC mit mattem Finish, Autotype PET, PVC
Dicke:0,5, 0,7, 0,8 und 1,0 mm
LED-Fenster:Klar oder durchscheinend mit allen Farben
Geprägte Schlüssel:Polydome und Rand
Metallkuppel:Marken Nicomatic und Innovan, vernickelt und vergoldet
Technische Spezifikationen
| Leitungswiderstand | <1Ω/CM |
| Nennstrom | 25–100 mA, 0–30 V Gleichstrom |
| Nennspannung | <50 V, Gleichstrom |
| Isolationswiderstand | <100 MΩ, 250 V DC |
| Lebensdauer | >1 Million Zyklen |
| Betriebstemperatur | -104 °F bis 158 °F (-40 °C bis 70 °C) |
| Betriebsfeuchtigkeit | bei 104 °F, <98 % relative Luftfeuchtigkeit |
| Dome-Springback-Zeit | <5 ms |
| Spannungsfestigkeit des Grundmaterials | 1500 V Gleichstrom |
| Schwanzflexibilität | Jeder Winkel innerhalb von 180 Grad |
Besondere Fähigkeiten:Wir können kundenspezifische Anforderungen erfüllen, einschließlich Wasserdichtigkeit, EMI-Abschirmung, Fenster-/Linsenbeschichtung, eingebettete LEDs und verschiedene UV-Oberflächen.
Produktions- und Geschäftsdetails
Produktionskapazität:1.000.000 Einheiten
Stückpreis:Verhandelbar
Versandbedingungen:EXW
Zahlungsbedingungen:T/T
Herkunft:Dongguan
Verpackung:Im Karton
Produktbilder
